1.眩光是指視野內出現(xiàn)過高亮度或過大的亮度對比所造成的視覺不適或視力減低的現(xiàn)象。
2.眩光產生的原因有：光源表面亮度過高、光源與背景間的亮度對比過大、燈具和安裝位置不對等。
3.眩光的兩種形式是指直射眩光和反射眩光。

LED燈眩光是由于中心點亮度過高，視野長時間或者近距離觀察而引起的一種直接眩光。

技術背景介紹

目前LED玻璃防眩光技術主要采用光學散射方法，該方法的主要原理是在玻璃表面形成不規(guī)則的凹凸結構，且凹凸結構的幾何尺寸遠大于光波長。當光線入射到玻璃表面時，被這些凹凸結構向各種方向漫反射，而不形成鏡面反射，因此將反射光強均勻分散開了，不會形成單一方向的強反射，進而避免了眩光現(xiàn)象。這種方法并不改變玻璃的反射率，只改變光反射的方向。在玻璃表面制備不規(guī)則凹凸結構的方法主要有兩種。一種是用酸刻蝕，在玻璃表面形成向下凹陷的坑狀結構，根據(jù)光澤度的大小，坑的深淺和直徑不一樣，一般來講光澤度越大，眩光越強，坑狀結構越淺，光澤度越小，眩光越小，坑狀結構越深。一般采用氫氟酸刻蝕，這種酸對環(huán)境和人體危害極大。這種方法刻蝕的玻璃是減材制造，一旦出現(xiàn)不良，無法返工，因此成品率低下，而且制造的玻璃表面結構不夠精細，對光的損耗比較大。另一種方法則是增材制造，在玻璃表面上噴涂微粒摻雜的涂層材料，在玻璃表面形成凸起結構，利用凸起結構將入射光進行散射，進而起到抗眩光作用。如專利US5607764，US6871994，US20050112296，將微米級有機聚合物顆粒添加到有機聚合物載體中，制備得到微粒光擴散膜，這種方法光擴散效果良好，霧度率高，但存在的缺點是其光透光率小于90%，且由于采用有機聚合物為原料，不能承受高溫。LED燈罩玻璃常要經過高溫物理鋼化，鋼化溫度要達到650oC以上，不適合在LED燈具中應用。

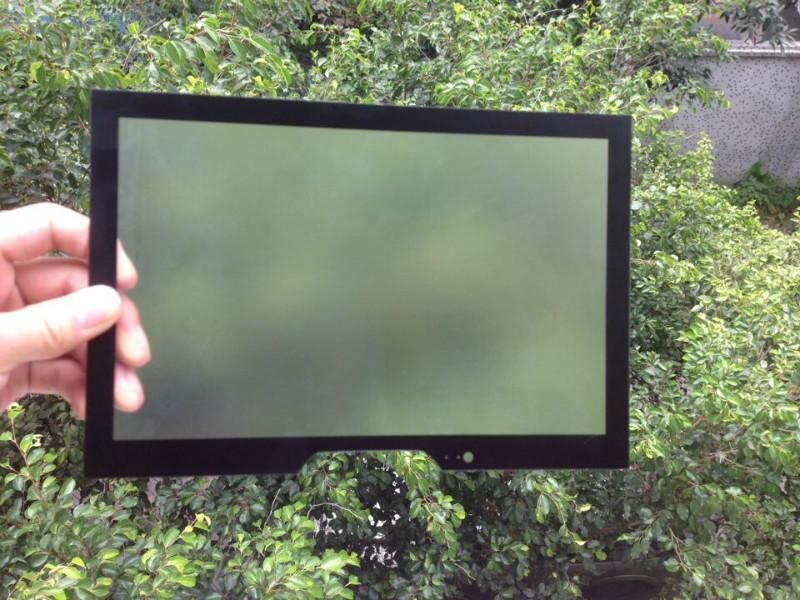

我公司生產的增透防眩鍍膜液，采用微米級二氧化硅微粒加入二氧化硅納米溶膠中，制備出led玻璃燈罩防眩液，該方案工藝簡單，便于操作，制作過程環(huán)保。制成的防眩涂層二氧化硅的固含量高，耐高溫，耐酸堿腐蝕，防眩處理后可直接進行鋼化。鋼化后膜層表面鉛筆硬度能達到7H，且附著牢固不易脫落。

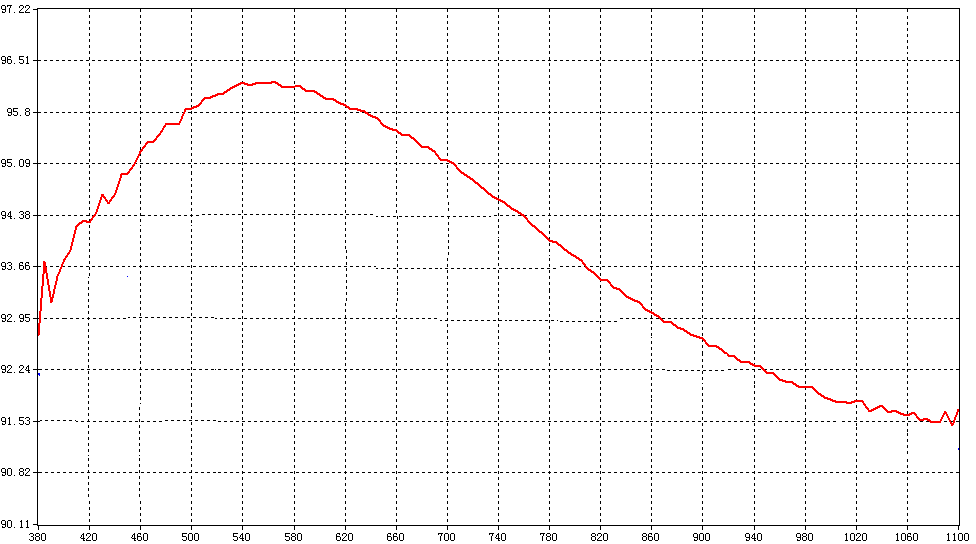

增透防眩ＬＥＤ玻璃燈罩透光率曲線

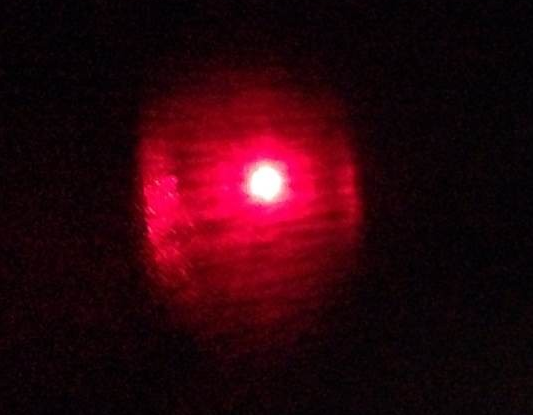

光通過普通玻璃燈罩效果圖

光通過增透防眩燈罩效果圖
